Stootkussen van Yokohama van het hoge druk het Onderzeese Stootkussen Pneumatische voor Schip het Aanleggen
Het stootkussen moet hoofdzakelijk de effectkracht van het schip weerstaan wanneer het schip dokt, verlatend het dok en andere vormen (zoals wanneer het schip om wordt gebonden te slepen), en het aan de rompconstructie van een groter gebied overbrengt. De houten stootkussens hebben als buffer optredend voor effect. Hoewel de staalstootkussens slecht als buffer optredend voor effect hebben, hebben zij betere sterkte en kunnen in de sectie van de schilbalk (de lassensterkte moet worden gewaarborgd) worden omvat. Vooral voor groot-open dekaken, kunnen zij het dek goedmaken het gebrek aan efficiënt gebied in dwarsdoorsnede voor longitudinale sterkte bevorderlijk is. De staalmaterialen kunnen niet voor de stootkussens van olieaken en kleine olietankers worden gebruikt.
De grote zeeschepen gewoonlijk hebben geen stootkussens. De rivierboten, de het werkboten, de permanente double-track stootkussens, één waarvan op het hogere dek wordt gevestigd, en andere zijn gevestigde lichtjes hoger dan de ontworpen waterlijn
Pneumatische rubberstootkussenparameter
| Pneumatische 50 stootkussengrootte en prestatie-eisen | ||||
|
Nominale groottediameter x lengte mm |
Aanvankelijke interne druk kPa |
Gewaarborgde energieabsorptie (GEA) | Reactiekracht bij GEA-afbuiging (R) | De druk van Hull (Interne druk) bij GEA-afbuiging (p) |
| Minimumwaarde bij afbuiging 60±5% kJ | Tolerance± 10% kN |
Referentiewaarde kPa |
||
| 500 x 1000 | 50 | 6 | 64 | 132 |
| 600 x 1000 | 50 | 8 | 74 | 126 |
| 700 x 1500 | 50 | 17 | 137 | 135 |
| 1000 x 1500 | 50 | 32 | 182 | 122 |
| 1000 x 2000 | 50 | 45 | 257 | 132 |
| 1200 x2000 | 50 | 63 | 297 | 126 |
| 1350 x 2500 | 50 | 102 | 427 | 130 |
| 1500 x 3000 | 50 | 153 | 579 | 132 |
| 1700 x 3000 | 50 | 191 | 639 | 128 |
| 2000 x 3500 | 50 | 308 | 875 | 128 |
| 2500 x 4000 | 50 | 663 | 1381 | 137 |
| 2500 x5500 | 50 | 943 | 2019 | 148 |
| 3300 x 4500 | 50 | 1175 | 1884 | 130 |
| 3300 x 6500 | 50 | 1814 | 3015 | 146 |
| 3300 x 10600 | 50 | 3067 | 5257 | 158 |
| 4500 x 9000 | 50 | 4752 | 5747 | 146 |
| 4500 x 12000 | 50 | 6473 | 7984 | 154 |
|
Schiptonnage (DWT) |
Veronderstelde het Inschepen Snelheid (M/S) |
Efficiënte Kinetische Energie (KN.M) |
Stootkussengrootte D*L (m) |
| 200000 | 0,15 | 1890 | 3.3 x 6,5 |
| 150000 | 0,15 | 1417 | 3.3 x 6,5 |
| 100000 | 0,15 | 945 | 3.0 x 5,0 |
| 85000 | 0,17 | 1031 | 3.0 x 6,0 |
| 50000 | 0,18 | 680 | 2.5 x 5,5 |
| 40000 | 0,20 | 672 | 2.5 x 5,5 |
| 30000 | 0,22 | 609 | 2.5 x 4,0 |
| 20000 | 0,25 | 525 | 2.5 x 4,0 |
| 15000 | 0,26 | 425 | 2.5 x 4,0 |
| 10000 | 0,28 | 329 | 2.0 x 4,0 |
| 5000 | 0,33 | 228 | 2.0 x 3,5 |
| Voor groot-Tonnageschip | |||
Pneumatische Rubberstootkussentoepassing
1. Olie en gastankers
2. Snelle veerboten en aluminiumschepen
3. Tijdelijke en permanente installaties
4. Snelle reactie en noodsituaties
5. In havens met extreme getijdevariaties
6. Voor ship-to-ship lightering verrichtingen
7. Voor alle marineschepen toe te schrijven aan lage schildruk en het voordeel van een evenredige verhoging van reactiekracht en energieabsorptie

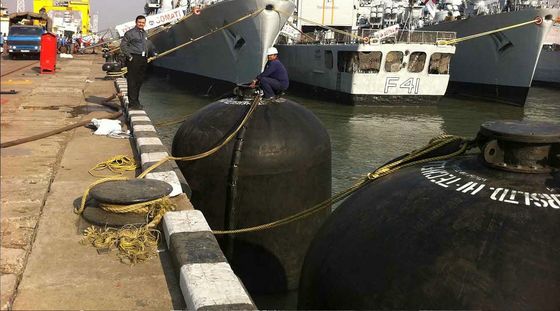

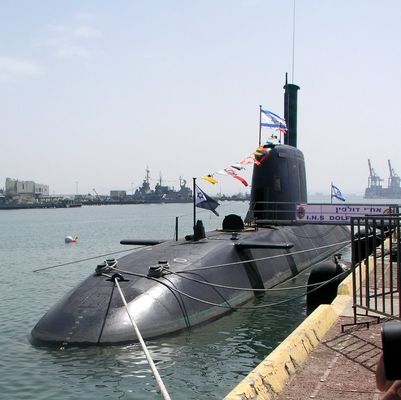

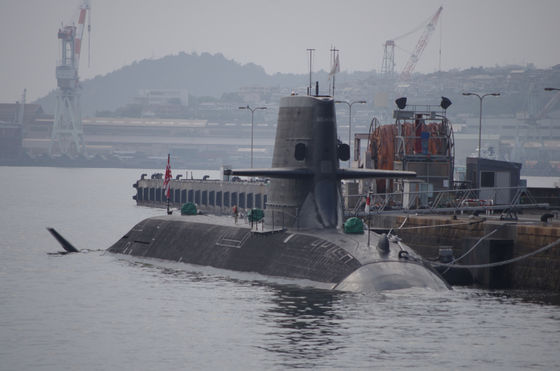

Gebruik van sumarinestootkussens
